Fotoselli kapı kilidi nerelerde kullanılır?
Otel, hastane, AVM, market, mağaza ve iş merkezi girişlerindeki otomatik kayar cam kapılarda kullanılır. Montajı çoğunlukla otomatik kapı montaj firmaları yapar.
Otomatik kayar kapı sistemleri
Fotoselli Kapı Kilidi: Otomatik Kayar Kapılar İçin Zemin Kilidi
Fotoselli kapı kilidi, sensörle açılan kayar cam kapıların alt profiline zemin seviyesinde monte edilen mekanik zemin kilididir. Ön yüzü 35 mm genişliğinde ve 78,00 mm yüksekliğindedir; Ø 10,00 mm çapındaki pim tipi kilit dili karşılığa geçtiğinde cam kanadın yana hareketini sınırlar. Otel, AVM, market ve mağaza girişlerindeki fotoselli kapı sistemlerinde kullanılır.
Ürün detayları
Ürün fotoğrafları, montaj görünümü ve ölçü çizimi.
Görseli büyük boy açmak için üzerine dokunun.
Ürünün görevi
Montaj konumu, hizalama ve paket içeriği.
Kilit gövdesi ile karşılığın aynı eksende olması, kapı veya panelin kilit açıkken rahat hareket etmesi için önemlidir. Siparişten önce profil ölçüsü ve montaj boşluğu kontrol edilmelidir.
Otel ve AVM girişleriMarket ve mağazalarOfis ve iş merkezleriOtomatik kapı montaj firmaları
Noray · Yerli üretimUygulama rehberi
Fotoselli kapı kilidi seçerken bilinmesi gerekenler
Fotoselli kapı, sensörle algılayıp yana doğru kendiliğinden açılan kayar kapı sistemidir. Bu sayfadaki kilit o sistemin cam kanadını zemin seviyesinde kilitler. Seçimde gövde ölçüsü ve alt profil uyumu birlikte değerlendirilir.
Kilit mevcut kapıya uyar mı?
Bu, alt profilin yapısına ve montaj boşluğuna bağlıdır. Profil ölçüsü ile sistemin fotoğrafı gönderildiğinde uygunluk montajdan önce kontrol edilir.
Montajda nelere dikkat edilir?
Kilit dili karşılığa sürtmeden girmeli, kapının açılma-kapanma hareketini engellememelidir. Hiza, montaj sırasında karşılık üzerinden ayarlanır.
Sipariş öncesi hangi bilgiler gerekir?
Sistem fotoğrafı, alt profil ölçüsü ve adet. Teklif bu bilgilere göre hazırlanır.
Sık sorulanlar
Fotoselli Kapı Kilidi hakkında
Teknik çizim veya sistem uyumluluğu için proje detayınızı bize iletebilirsiniz.
Teknik doküman isteyin →Fotoselli kapı kilidinin ölçüleri nedir?
Ön yüz 35 mm genişliğinde ve 78,00 mm yüksekliğindedir. Kilit dili Ø 10,00 mm çapında pim biçimindedir.
Fotoselli kapı kilidi nereye monte edilir?
Otomatik kayar cam kapının alt profiline, zemin seviyesine monte edilir. Karşılık zeminde veya alt profilde yer alır.
Her otomatik kapı sistemine uyar mı?
Uyum, alt profilin yapısına ve montaj boşluğuna bağlıdır. Emin olmak için sistem fotoğrafı ve profil ölçüsü gönderilebilir.
Paket içeriğinde neler bulunur?
Ürün 3 anahtar ve bağlantı ekipmanlarıyla paketlenir.
Toplu alım için fiyat veriliyor mu?
Evet. Adet, uygulama ve teslimat bilgileri paylaşıldığında projeye özel teklif hazırlanır.
Teknik ölçü çizimi alınabilir mi?
Evet. Uygulama detayınızı ileterek güncel ölçü çizimini isteyebilirsiniz.
Ürün deneyimleri
Müşteri yorumları
“Ölçüleri tam uyan tek kilit , teşekkürler kaliteli”
“Kilitler çok sağlam, malzeme de kaliteli. Teşekkürler.”
“Ölçüler uygun. Teşekkürler.”

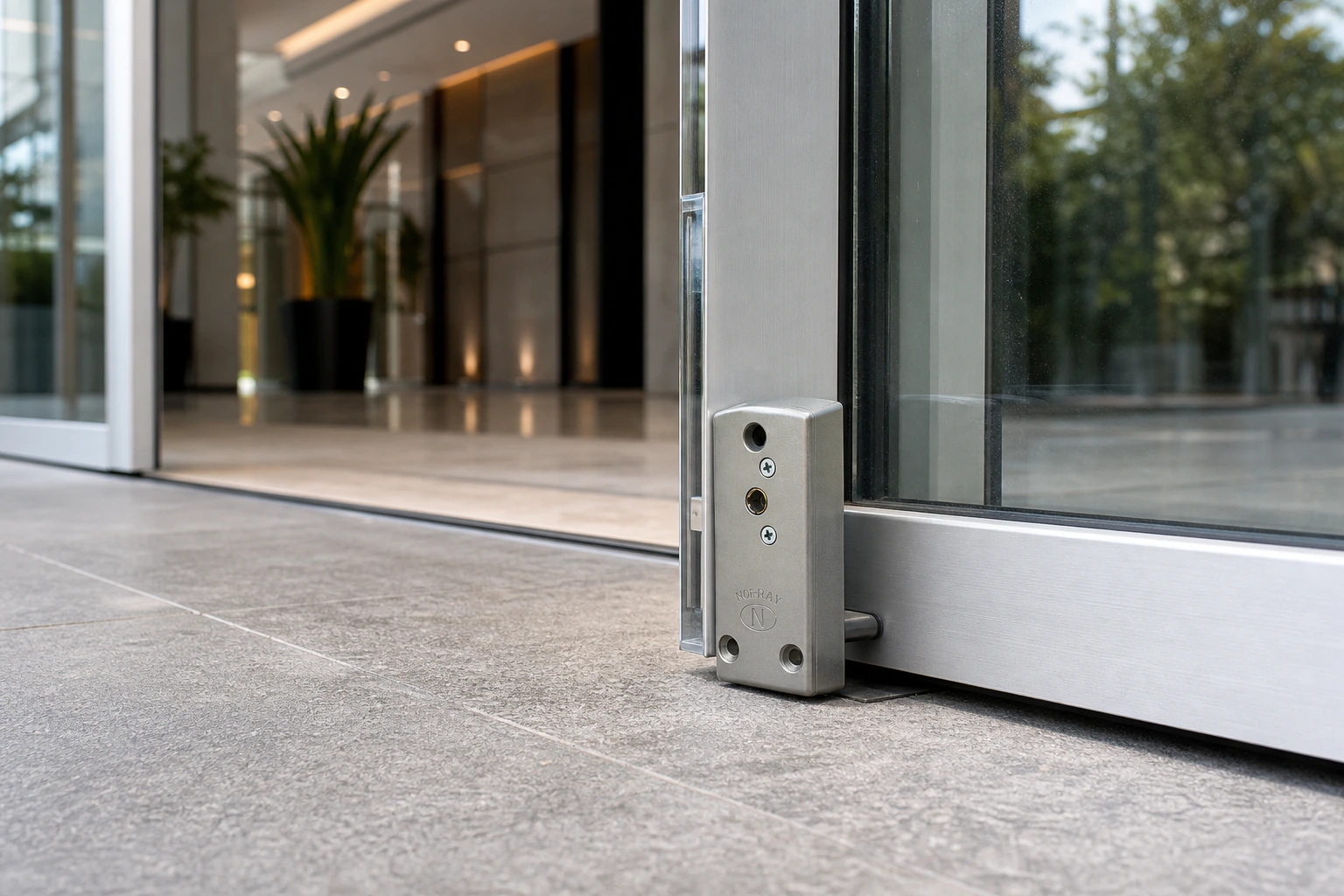

Kullanıldığı yerde
Alt profile monte edilir, cam kanadı kapalı konumda tutar.
Kilit gövdesi kayar kapının alt profiline sabitlenir. Anahtar çevrildiğinde Ø 10,00 mm çapındaki pim, zemindeki veya alt profildeki karşılığa geçer. Dil ile karşılık aynı eksende olduğunda kilit, kapının normal açılma-kapanma hareketine temas etmez. Montajdan önce alt profilde 35 mm genişliğindeki ön yüz için yeterli montaj yüzeyi olup olmadığına bakılır.
Zemin seviyesinde montajKilit, alt profil veya raydaki karşılıkla hizalanır.
Teknik özet
Siparişten önce gerekli teknik bilgiler.
Kesin ölçü çizimi ve proje uyumluluğu için uygulama detayınızı teknik ekibimizle paylaşabilirsiniz.
KullanımFotoselli / otomatik kayar cam kapı
Montaj konumuAlt profil / zemin seviyesi
Ön yüz ölçüsü35 × 78,00 mm (genişlik × yükseklik)
Kilit dili (pim) çapıØ 10,00 mm
Dış yüzeyStatik boya
İç mekanizmaZamak
Paket3 anahtar + bağlantı ekipmanları

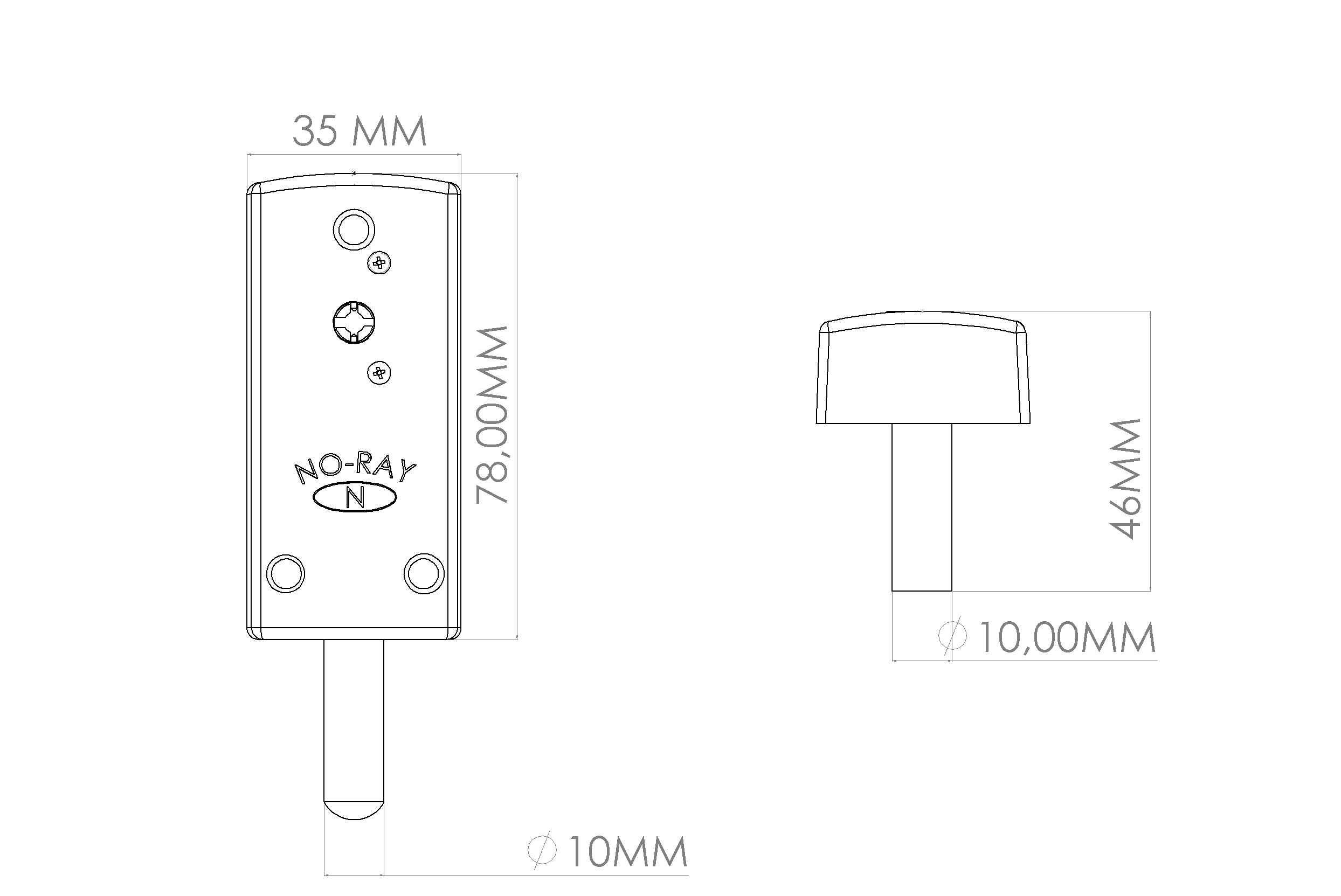

Ön yüz ölçüsü
Ön yüz 35 mm genişliğinde, 78,00 mm yüksekliğindedir. Siparişten önce alt profildeki montaj yüzeyi bu ölçüyle karşılaştırılır.
Dil-karşılık hizası
Ø 10,00 mm'lik pim ile karşılık aynı eksene gelecek şekilde monte edilir. Dil karşılığa sürtmeden girmelidir.
Paket içeriği
Ürün üç anahtar ve bağlantı ekipmanlarıyla gönderilir.
Noray ürün tasarımı
Kullanılacağı sistem için geliştirilen ürün geometrisi
Teknik doküman
Proje için ölçü ve uyumluluk desteği
Hazır paket
Anahtar ve bağlantı ekipmanlarıyla
Özel üretim
Adet ve projeye göre değerlendirme
