Cam balkon kilidi ne işe yarar?
Kilit dili karşılığa geçtiğinde sürgülü panel ray üzerinde yana hareket edemez. Kilit açıldığında sürgü hareketi serbest kalır.
Sürgülü cam balkon sistemleri
Sürgülü Cam Balkon Kilidi: Alt Ray Seviyesinde Kilitleme
Sürgülü cam balkon kilidi, cam paneli alt ray seviyesinde kilitleyen ve panelin ray üzerinde yana kaymasını durduran kilittir. Noray'ın ürettiği modelin gövdesi 44,00 × 45,00 mm'dir; Ø 8,00 mm çapındaki kilit dili dahil toplam yükseklik 77 mm'dir. Sistem yapısına göre panelin alt köşesine veya alt raydaki bağlantı noktasına monte edilir.
Ürün detayları

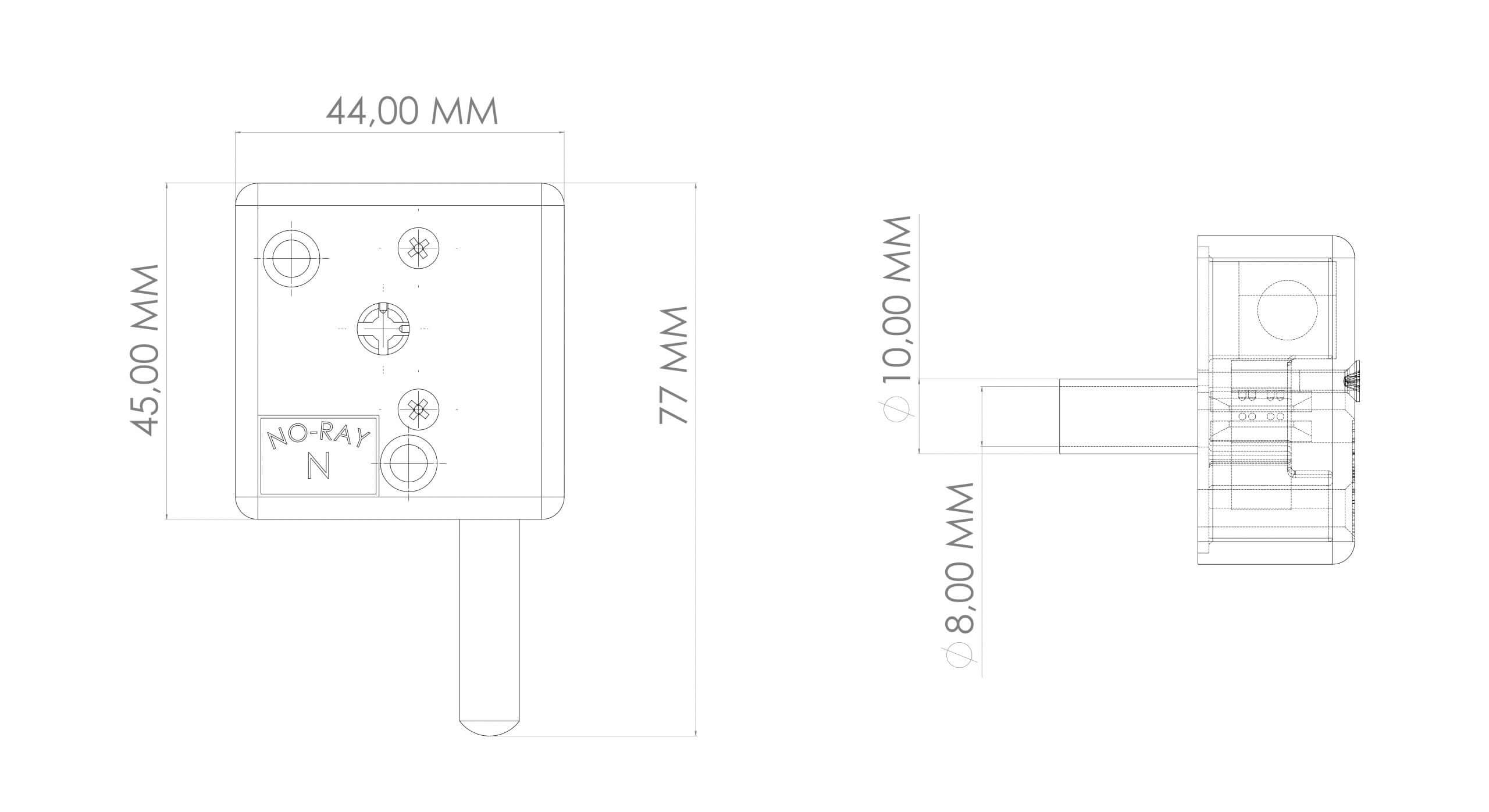

Ürün fotoğrafları, montaj görünümü ve ölçü çizimi.
Görseli büyük boy açmak için üzerine dokunun.
Ürünün görevi
Montaj konumu, hizalama ve paket içeriği.
Kilit gövdesi ile karşılığın aynı eksende olması, kapı veya panelin kilit açıkken rahat hareket etmesi için önemlidir. Siparişten önce profil ölçüsü ve montaj boşluğu kontrol edilmelidir.
Cam balkon üreticileriMontaj ve uygulama ekipleriKonut projeleriBayi ve toptan alıcılar
Noray · Yerli üretimUygulama rehberi
Cam balkon kilidi seçerken bilinmesi gerekenler
Cam balkon kilidinde yalnızca gövde ölçüsüne bakılmaz. Ray yapısı, panel profili ve montaj boşluğu sistemden sisteme değişir; kilit dili ile karşılığın hizası da montaj yerinde kontrol edilir.
Kilit mevcut cam balkon sistemine uyar mı?
Bu, ray yapısına ve montaj boşluğuna bağlıdır. Sistem fotoğrafı ve profil ölçüsü gönderildiğinde montaj noktası siparişten önce değerlendirilir.
Montajda nelere dikkat edilir?
Dil karşılığa sürtmeden girmeli, panelin sürgü hareketini engellememelidir. Karşılığın konumu dil eksenine göre ayarlanır.
Sipariş öncesi hangi bilgiler gerekir?
Sistem fotoğrafı, ray ve profil ölçüsü, adet. Bayi ve toptan alımlarda teklif bu bilgilere göre hazırlanır.
Sık sorulanlar
Cam Balkon Kilidi hakkında
Teknik çizim veya sistem uyumluluğu için proje detayınızı bize iletebilirsiniz.
Teknik doküman isteyin →Cam balkon kilidinin ölçüleri nedir?
Gövde 44,00 mm genişliğinde ve 45,00 mm yüksekliğindedir. Kilit dili dahil toplam yükseklik 77 mm, dil çapı Ø 8,00 mm'dir.
Cam balkon kilidi nereye takılır?
Sistem yapısına göre cam panelin alt köşesine veya alt ray seviyesindeki uygun bağlantı noktasına monte edilir.
Her sürgülü cam balkon sistemine uyar mı?
Uyum, ray yapısına ve montaj boşluğuna bağlıdır. Sistem fotoğrafı ve profil ölçüsü paylaşıldığında siparişten önce kontrol edilir.
Anahtarlar birbirinin eşi mi?
Evet. Paket içinde aynı kilidi açan 3 adet eş anahtar bulunur.
Kilit hangi malzemelerden üretilir?
Dış yüzey statik boyalıdır; iç mekanizmada zamak kullanılır.
Toplu alım için teklif veriliyor mu?
Evet. Adet ve teslimat bilgisiyle bayi ve toptan alımlara teklif hazırlanır.
Ürün deneyimleri
Müşteri yorumları
“Cam balkonlarımızda kullanıyorum memnunuz , teşekkürler.”
“Kaliteli”

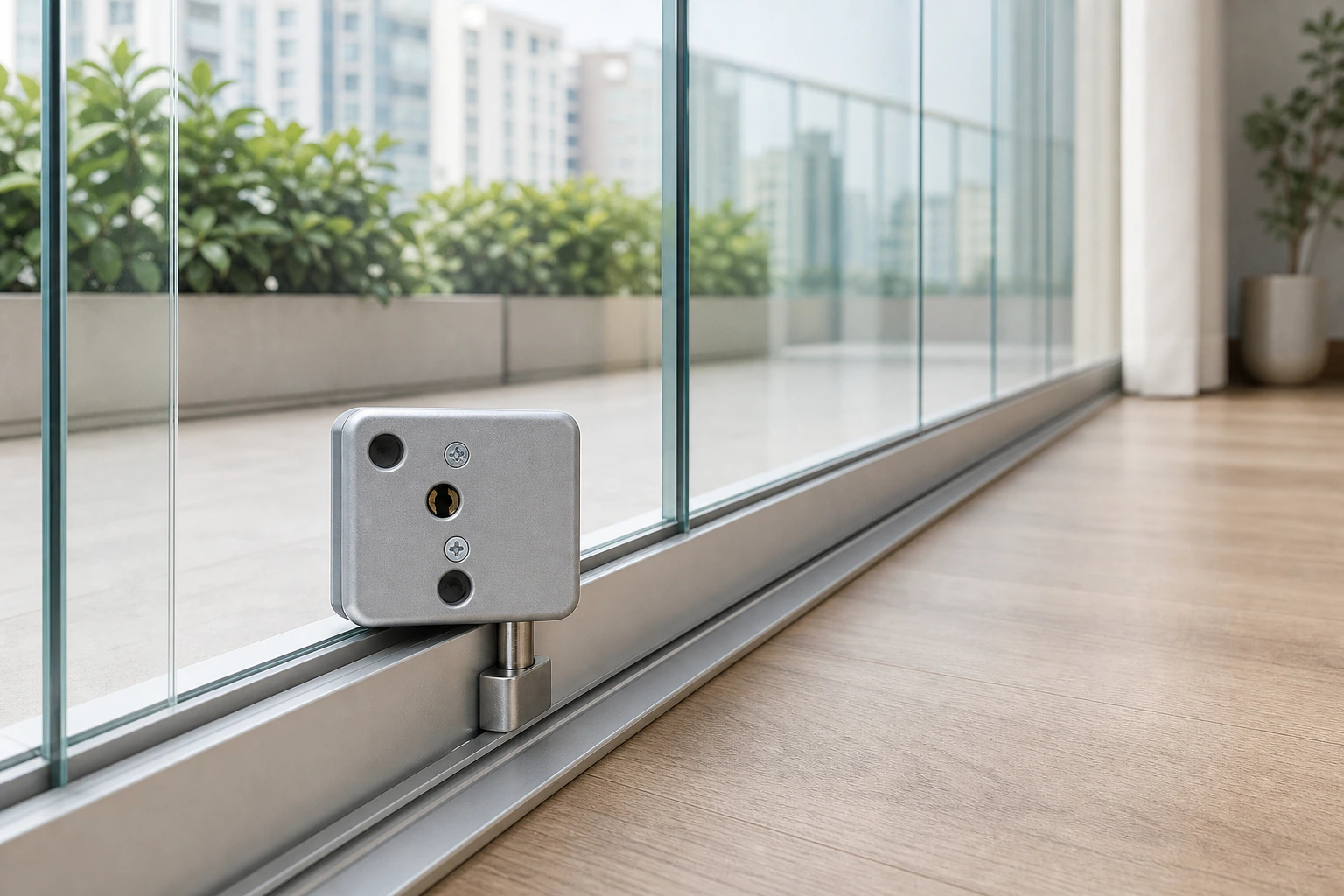

Kullanıldığı yerde
Sürgülü paneli alt raydan kilitler.
Kilit gövdesi panelin alt köşesine ya da ray seviyesindeki bağlantı noktasına sabitlenir. Anahtar çevrildiğinde Ø 8,00 mm çapındaki metal dil alt profildeki karşılığa geçer. 44,00 × 45,00 mm'lik gövde için montaj noktasında yeterli boşluk bulunmalıdır; bu boşluk ray yapısına göre değişir. Dil ile karşılığın hizası montaj sırasında kontrol edilir.
Zemin seviyesinde montajKilit, alt profil veya raydaki karşılıkla hizalanır.
Teknik özet
Siparişten önce gerekli teknik bilgiler.
Kesin ölçü çizimi ve proje uyumluluğu için uygulama detayınızı teknik ekibimizle paylaşabilirsiniz.
KullanımSürgülü cam balkon sistemi
Montaj konumuAlt ray / panel köşesi
Gövde ölçüsü44,00 × 45,00 mm (genişlik × yükseklik)
Toplam yükseklik77 mm (kilit dili dahil)
Kilit dili çapıØ 8,00 mm
Dış yüzeyStatik boya
İç mekanizmaZamak
Paket3 eş anahtar + bağlantı ekipmanları
Gövde ölçüsü
Gövde 44,00 × 45,00 mm'dir; kilit dili dahil toplam yükseklik 77 mm'dir. Montaj boşluğu bu ölçülere göre kontrol edilir.
Alt ray kilitleme
Ø 8,00 mm'lik dil, ray seviyesindeki karşılığa geçerek panelin yana hareketini sınırlar.
Uyumluluk kontrolü
Ray ve profil ölçüleri paylaşıldığında uygun montaj noktası siparişten önce değerlendirilir.
Noray ürün tasarımı
Kullanılacağı sistem için geliştirilen ürün geometrisi
Teknik doküman
Proje için ölçü ve uyumluluk desteği
Hazır paket
Anahtar ve bağlantı ekipmanlarıyla
Özel üretim
Adet ve projeye göre değerlendirme
